  • 高温・高圧技術、粒子の表面改質技術を応用して開発したグラフェン粉末
  • 人造黒鉛に比べてコスト低減が可能な「天然黒鉛」を利用し、弊社独自の新技術で加工
  • 99%以上の高純度なグラフェン粉末で、大量生産が可能

当社グラフェン諸特性

iGurafen粉末

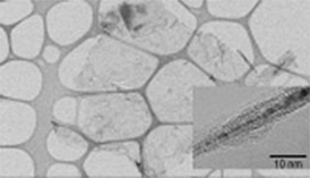

TEM画像
iGurafenインク

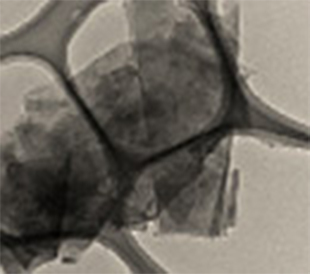

TEM画像

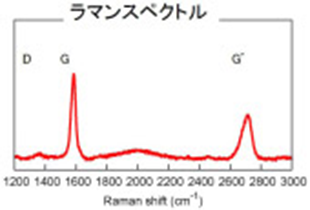

※グラフェンの欠陥を示すDバンドが非常
に小さく、剥離化の工程におけるグラファ
イトシートの損傷が殆どないことが考え
られます。

大面積グラフェン粉末

  • 粒子の厚みは10nmで30層程度の多層グラフェン
  • 粒子径は非常に大きく、10μm~100μm
  • 各種溶媒への分散液の相談も承ります。

グラフェン粉末製品ラインナップ

iGrafen-αiGrafen-∑iGrafen-αS
性状黒色粉末黒色粉末黒色粉末
表面処理
粒子径100μm100μm10μm
厚さ約10nm約10nm約10nm
比表面積(BET)20~27㎡/g20㎡/g27㎡/g
吸油量4.5cc/g8cc/g2.5cc/g
嵩密度0.03g/cc0.02g/cc0.09g/cc

評価結果

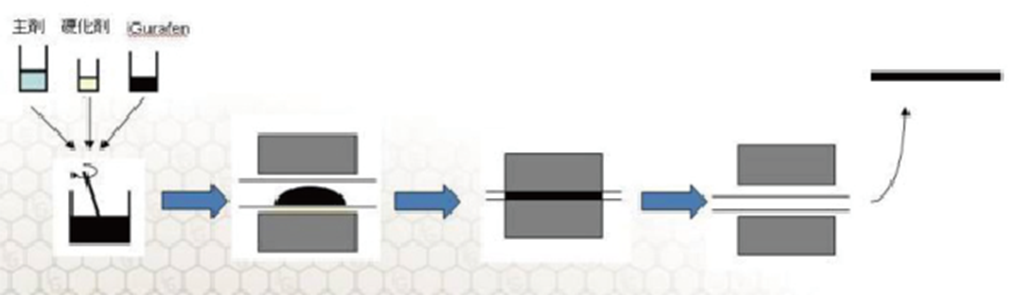

グラフェン素材iGurafen-αシート作成

(素材の物性・品質評価の技術支援は大阪市立工業研究所:上利泰幸先生)

熱伝導・電気伝導特性(エポキシ樹脂シート)

他の炭素系材料との熱伝導・電気伝導特性の比較

充填率熱伝導率[W/(mK)](面方向)電気抵抗率 [Ωcm]
樹脂のみ0.3絶縁性
30wt%697.6×10-3
50wt%1032.8×10-3
80wt%2101.8×10-3

熱伝導率(W/mK)

50wt%で100W/mK
80wt%で200W/mK

電気抵抗率(Ωcm)

30wt%で10-3Ωcm

グラフェン素材iGurafenR-αの優位性

他の炭素系材料との熱伝導・電気伝導特性の比較

(素材の物性・品質評価の技術支援は大阪市立工業研究所:上利泰幸先生)

フィラー 練りこみ 樹脂 充填 熱伝導率 面方向 電気抵抗率 [Ωcm]
iGurafen α プレス エポキシ 50% 103 2.8×10-3
A社製グラフェン 12 2.8×10-2
CNT 1.2 9.7×101

アイテック製:103W/mK
A社製:12W/mK

グラフェン素材iGurafenR-αの電磁波遮蔽特性

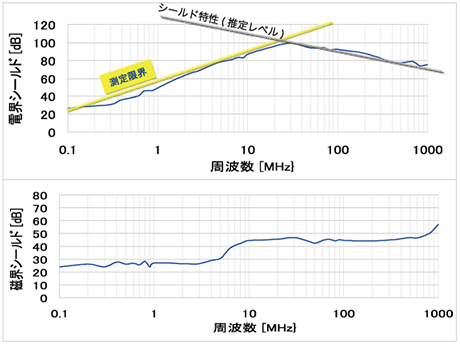

グラフェン素材iGurafen-α塗布PETフィルムの電界・磁界透過特性を計測

1GHzにて、70dB以上の電界遮蔽を実現。
磁界も50dBほどの遮蔽能力がある。

実用例

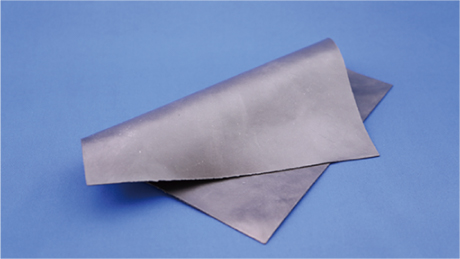

グラフェン素材iGurafenR-αシリコーンゴムへの混錬

iGurafen-α 30wt%混錬
プレス加工品 十分な弾性を保ったシート
電気伝導率10^(-1)「Ωcm」

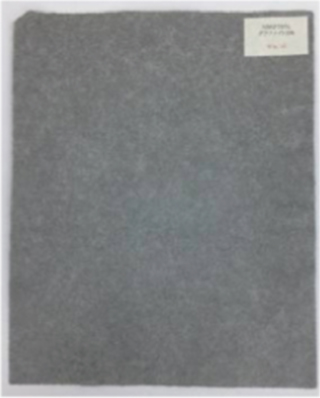

グラフェン素材iGurafenR-αの混抄紙

グラフェン素材iGurafen-αの混抄紙の熱伝導・電気伝導特性

フィラー 練りこみ   充填率 電気抵抗率[Ω/□]
iGurafen α 混抄 パルプ(NBKP) 30% 50Ω/□
50% 8Ω/□
  • iGurafen-αを紙に混抄したサンプルを試作
  • 30wt%で50Ω/□、50wt%で8Ω/□

市場に出ている混抄紙:電磁波遮蔽や、低温ヒーター。
このような用途に対して、安価に市場に提供できる可能性がある。

iGurafen 分散液処理

iGurafenを各種溶媒へ分散加工も可能です。

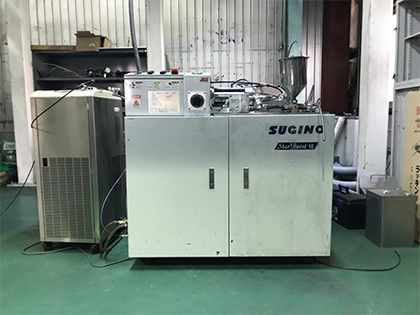

湿式微粒化装置(チャンバー圧力は240MPa)で処理 が可能です。
